Integracija Polnjenja

Teme v tem dokumentu:

• Časovna omejitev začetka seje
• Avtorizacija voznika
• Seje brez povezave
• Poročanje vrednosti števca
  • Sejni povezani števčni odčitki
    • Interval sejnih števčnih odčitkov
    • Meritve sejnih števčnih odčitkov
  • Splošni števčni odčitki
    • Interval splošnih števčnih odčitkov
    • Meritve splošnih števčnih odčitkov
  • Zaznavanje vrste odčitavanja energije
  • Preverjanje energetskega poročila
• Ponovni poskus dogodka seje

Časovna omejitev začetka seje

Prosimo, zagotovite konfiguracijo časovne omejitve začetka seje na strani polnilnika. Zajema čas, ki je na voljo za začetek seje od sprejema zahteve za oddaljeni zagon ali avtorizacije voznika.

Oddaljeni zagon seje in časovna omejitev avtorizacije na strani polnilnika predstavljata čas od sprejema OCPP (ang. Open charge point protocol) RemoteStartTransaction/Authorization, po katerem se mora seja začeti. Če je ta čas prekoračen, mora polnilnik preprečiti vsak zagon seje brez naslednjega sprejema operacije OCPP RemoteStartTransaction ali Authorization.

Za preprečitev goljufive uporabe predlagamo uporabo preventivnih ukrepov s konfiguracijo časovne omejitve polnilnika, v kateri se pričakuje začetek seje. OCPP 1.6 ima nastavitev ConnectionTimeOut, ki se lahko uporabi, kot je opisano spodaj.

Polnilnik ima lahko tudi druge nastavitve, ki niso del OCPP 1.6, za obravnavo drugih preventivnih scenarijev - za reševanje teh preverite poseben priročnik polnilnika ali se posvetujte s proizvajalcem.

OCPP 1.6 zahteva podporo za nastavitev ConnectionTimeOut: Interval v sekundah od začetka statusa: ‘Preparing’, dokler se začetna transakcija samodejno ne prekliče zaradi neuspeha voznika EV (ang. Electric vehicle), da (pravilno) vstavi priključek(-ke) polnilnega kabla v ustrezno(-e) vtičnico(-e). Polnilna točka se MORA vrniti v prvotno stanje, verjetno: ‘Available’.

Razdelek o časovni omejitvi seje je povezan z nastavitvami ready-session-expiration centralnega sistema, saj zapre neaktivne seje na podlagi nastavitev poteka in konfiguracije nedejavnih opravil. Poskrbite, da boste na centralnem sistemu uporabili dosleden čas poteka pripravljene seje, tako da deluje usklajeno s polnilnikom.

Avtorizacija voznika

Ker lahko vozniki/stranke, ki nameravajo polniti vozilo, uporabljajo načine plačila predplačniško, naročniško ali plačaj-zdaj (pay-now), mora vsako sejo polnjenja najprej avtorizirati centralni sistem Tridens EV Charge, da preveri zadostnost sredstev voznika za začetek polnilne seje. Zato je treba onemogočiti lokalne in sezname avtorizacij brez povezave ter predpomnilnike polnilnika, da se vse avtorizacije prenesejo na centralni sistem.

Spodaj je seznam standardiziranih nastavitev avtorizacije OCPP 1.6 in OCPP 2.0.1. Upoštevajte, da imajo lahko polnilniki svoj prilagojen seznam konfiguracijskih nastavitev, zunaj standardiziranega obsega. Kot CPO (ang. Charge point operator), prosimo, preglejte specifično implementacijo polnilnika za morebitne dodatne nastavitve, ki jih je treba upravljati.

Tabela 1: Seznam nastavitev avtorizacije za upravljanje v OCPP 1.6 in 2.0.1.

Seje brez povezave

Onemogočite polnilniku zagon polnilnih sej brez dovoljenja centralnega sistema, saj bi to povzročilo javne seje brez strank.

Prepričajte se, da onemogočite nastavitvi LocalAuthorizeOffline in AllowOfflineTxForUnknownId OCPP 1.6 na strani polnilnika.

CPO mora pregledati specifično implementacijo in konfiguracijo polnilnika, saj lahko veljajo druge nastavitve zunaj standardiziranega obsega.

Poročanje vrednosti števca

Konfigurirajte interval poročanja vrednosti števca seje na polnilniku, tako da se prikaže napredek seje. Svetujemo uporabo 15-sekundnega intervala. To lahko običajno konfigurirate na lastni nadzorni plošči polnilnika ali uporabite nadzorno ploščo EV Charge, ki to lahko stori prek OCPP.

Za dostop do tega razdelka v EV Charge, v Meni, kliknite Postaje. Prikaže se ostranjen seznam vseh postaj v tabelarični obliki. Kliknite Dejanja za določeno postajo. Na strani postaje kliknite Konfiguracija v zgornjem desnem kotu za dostop do strani Konfiguracija, nato izberite zavihek Števec za regulacijo intervala vzorčenja. Alternativno se lahko za to uporabi tudi zavihek Po meri.

Slika 1: Primer nastavitve intervala v obrazcu za konfiguracijo postaje na nadzorni plošči Tridens EV Charge.

Za prikaz meritve delovne moči v mobilni aplikaciji mora CPO konfigurirati polnilnik za pošiljanje določenih meritev v obsegu polnilne seje (običajno vsaj kW za moč in kWh za energijo). Ponovno je to običajno izvedljivo prek nadzorne plošče polnilnika ali nadzorne plošče EV Charge, kjer se lahko uporabi nastavitev MeterValuesSampledData OCPP.

Za navigacijo do tega področja v EV Charge, pojdite v Meni in izberite Postaje. Videli boste ostranjen seznam vseh postaj v tabelarični obliki. Kliknite na Dejanja za določeno postajo. Ko ste na strani postaje, v zgornjem desnem kotu dostopajte do strani Configuration, nato izberite zavihek Števec za regulacijo meritev vzorčenja. Alternativno se lahko uporabi tudi zavihek Po meri v zgornjem desnem kotu.

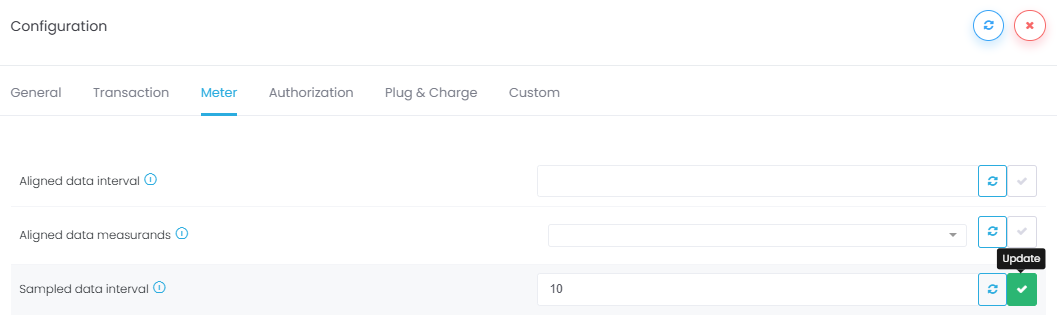

Slika 2: Primer nastavitve meritev v obrazcu za konfiguracijo postaje na nadzorni plošči Tridens EV Charge.

Pomembne meritve za obravnavo:

Tabela 2: Seznam nastavitev meritev v OCPP 1.6 in 2.0.1.

Sejni povezani števčni odčitki

Števčni odčitki, ki so povezani z določeno polnilno sejo in predstavljajo meritve, povezane z njo.

Interval sejnih števčnih odčitkov

Interval v sekundah, s katerim bo polnilnik pošiljal poročila o števčnih odčitkih centralnemu sistemu med polnilno sejo. Predlagan interval je 10-15 sekund.

Nanaša se na MeterValueSampleInterval OCPP 1.6 in SampledDataTxUpdatedInterval OCPP 2.0.1.

Meritve sejnih števčnih odčitkov

Meritve, ki jih bo polnilnik poslal na ‘Interval sejnih števčnih odčitkov’. Predlagano: moč, energija, stanje napolnjenosti, napetost, tok.

Nanaša se na MeterValuesSampledData OCPP 1.6 in SampledDataTxUpdatedMeasurands OCPP 2.0.1.

Splošni števčni odčitki

Splošni števčni odčitki se poročajo neodvisno od seje in so lahko potrebni v scenarijih sej, ki se zaključijo s končnim parkiranjem.

Interval splošnih števčnih odčitkov

Interval v sekundah, s katerim bo polnilnik pošiljal redna poročila o števčnih odčitkih centralnemu sistemu med polnilno sejo.

Nanaša se na ClockAlignedDataInterval OCPP 1.6 in AlignedDataInterval OCPP 2.0.1.

Meritve splošnih števčnih odčitkov

Meritve, ki jih bo polnilnik poslal na ‘Interval splošnih števčnih odčitkov’. Predlagano: ponujena moč.

Nanaša se na MeterValuesAlignedData OCPP 1.6 in AlignedDataMeasurands OCPP 2.0.1.

Zaznavanje vrste odčitavanja energije

Absolutno: Odčitek števca energije, ki akumulira porabo vseh sej na enem priključku.

Relativno: Odčitek števca energije, ki se začne z 0 za vsako sejo.

Centralni sistem Tridens EV Charge uporablja naslednje zaznavanje porabe energije za sejo, saj obstajajo različne vrste poročanja s strani polnilnikov:

• Polnilniki, ki poročajo o absolutnih števčnih odčitkih energije ob začetku seje, vmesnem času, ustavitvi. Energija vseh sej na polnilniku do sedaj.

• Polnilniki, ki poročajo o relativnih števčnih odčitkih energije seje ob začetku seje, vmesnem času, ustavitvi. Energija določene seje.

• Polnilniki, ki poročajo o absolutnem števčnem odčitku energije na začetku in koncu seje, vendar v vmesnem času pošiljajo relativna poročila o energiji seje (na osnovi ničle).

Preverjanje energetskega poročila

Centralni sistem Tridens EV Charge uporablja preverjanje porabe energije polnilne seje za shranjeno polnilno sejo ob prejemu poročil od polnilnika. Zmogljivost moči priključka se preverja skupaj s časom odčitka števca energije. Ta mehanizem služi za premagovanje težave, ko polnilniki poročajo o zastareli ali prekomerni porabi števca energije.

Preverjanje poteka v dveh korakih, kjer morata oba uspeti:

• Časovni žig poročanega odčitka števca energije za shranjeno sejo se preveri glede na zadnji veljavni odčitek števca shranjene seje. Šteje se za veljavnega, če časovni žig odčitka števca energije ni starejši od časovnega žiga prejšnjega odčitka števca.

• Poročana energija (Wh/kWh) se preveri glede na zmogljivost priključka. Šteje se za veljavno, če je porabljena energija v času mogoča za zmogljivost moči priključka v časovni razliki od prejšnjega veljavnega časovnega žiga poročila o števcu energije shranjene seje.

Če ima priključek konfigurirano nižjo zmogljivost moči, bo poročana razlika energije prevelika za konfigurirano zmogljivost in zato bodo poročila o števcu energije zavržena in poraba energije ne bo shranjena na sejah Tridens EV Charge.

Spodnji scenariji temeljijo na polnilnem priključku, ki je sposoben pretoka energije 30kW.

Scenarij 1

Scenarij 2

Scenarij 3

Scenarij 4

Scenarij 5

Scenarij 6

Scenarij 7

Scenarij 8

Scenarij 9

Ponovni poskus dogodka seje

Poskusite znova poslati dogodek v primeru neuspeha. Predlagana vrednost je 3.

Nanaša se na TransactionMessageRetryInterval OCPP 1.6.
