Stationen

Themen in diesem Dokument:

• Ladestation Übersicht
  • Status der Ladeinfrastruktur
• Listenansicht
  • Station erstellen
  • Detailseite der Station
    • Verbindung zu EV Charge
    • Trennen von EV Charge
  • Konfiguration
  • Station aktualisieren
  • Station löschen
  • Ladegerät
  • Ladegerät erstellen
    • Anschluss erstellen
  • Ladegerät aktualisieren
  • Ladegerät löschen
• Kartenansicht
• Konnektivitätskonfiguration
  • Kommunikationsprotokoll
  • Verbindungsbezeichner
  • Verbindungspolitik
  • Verbindungsbeispiel
• Einstellungen der Ladegerätesitzung
• Boot-Konfiguration
• Live-Konfigurationsparameter

Um auf diesen Abschnitt in EV Charge zuzugreifen, wählen Sie im Menü, klicken Sie auf Stationen.

Ladestation Übersicht

Unter Stationen können drei Hauptkomponenten erstellt und verwaltet werden:

1. Ladestation
2. Ladegerät
3. Anschluss

Die Ladestation stellt die Netzwerkkomponente dar, die mit EV Charge verbunden werden kann, während der Charger die Hardwarekomponente der Ladeinfrastruktur repräsentiert.

Status der Ladeinfrastruktur

Die Ladestation hat einen Status, der die betriebliche Verfügbarkeit ihrer Ladekomponenten (Ladegeräte und Anschlüsse) darstellt. Dies wird basierend auf den Berichten der Ladeinfrastruktur angezeigt.

Die allgemeinen Betriebsstatus sind wie folgt:

Sie können weiter spezifiziert werden, basierend auf dem individuellen Zustand jeder Komponente der Ladeinfrastruktur.

Hier ist eine detaillierte Übersicht über jeden spezifischen Status:

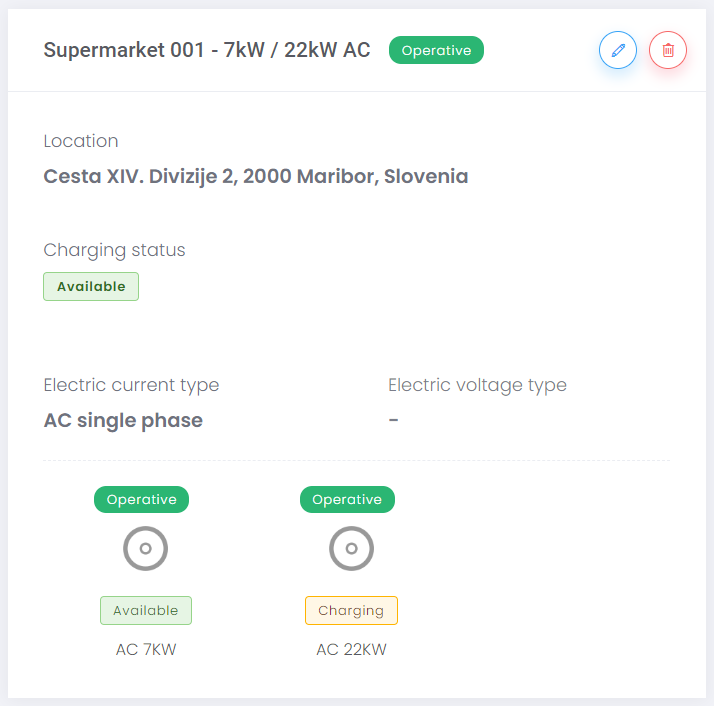

Abbildung: Status der Ladeinfrastruktur

Unter Stationen gibt es zwei Abschnitte, nämlich:

1. Listenansicht
2. Kartenansicht

Listenansicht

Unter der Listenansicht wird eine paginierte Liste aller Ladestationen in tabellarischer Form angezeigt.

Um die Liste der Stationen in einer Tabelle zu generieren, klicken Sie auf CSV. Zum Drucken klicken Sie auf Print, und zum Kopieren klicken Sie auf Copy.

Unter diesem Abschnitt können sechs Aktionen/Unterseiten durchgeführt/angesehen werden, nämlich:

• Station erstellen
• Detailseite der Station
  • Beispiel für Websocket-URL-Link
  • Verbindung zu EV Charge herstellen
• Von EV Charge trennen
• Konfiguration
• Station aktualisieren
• Station löschen

Station erstellen

Unter Stationen klicken Sie auf Erstellen, um eine Station zu erstellen. Geben Sie einen Namen und einen Code für die Ladestation an.

Sie können wählen, ob die Ladestation in der EV Charge - Mobile App sichtbar oder unsichtbar sein soll. Um dies zu erreichen, verwenden Sie den Schalter Visible, um zu aktivieren/deaktivieren. Dies ist nützlich, wenn es eine Teststation gibt, die Sie nicht für Endbenutzer in der EV Charge - Mobile App sichtbar machen möchten.

Wie bereits erwähnt, sind unsichtbare Stationen auf der Karte verborgen, aber Ausnahmen können für Fahrer gemacht werden, die Mitglieder der privaten Gruppe des Stationsbereichsbetreibers sind. Siehe mehr.

Die Boot-Konfiguration gibt an, ob das zentrale Tridens EV Charge-System eine grundlegende Konfiguration für die Ladestation ausführen muss, wenn es hochfährt und sich mit dem zentralen Tridens EV Charge-System verbindet. Sie umfasst die Synchronisierung des Ladepunkt-/Steckdosenstatus, die Zeitsynchronisierung und setzt die Ladeprofile für Energieratenlimits zurück, falls erforderlich. Verwenden Sie die Schalter der Boot-Konfiguration, um jede verfügbare Einstellung zu aktivieren/deaktivieren. Siehe Boot-Konfiguration der Station.

Die Physische Adresse stellt die MAC-Adresse Ihrer Ladestation dar. In EV Charge dient es Informationszwecken; es kann jedoch hilfreich für das Bestandsmanagement sein.

Der Abschnitt zur Konnektivität spezifiziert das Protokoll und die Regeln für die Kommunikation zwischen der Ladestation und dem zentralen System. Kommunikationsprotokoll, Verbindungsrichtlinie und Verbindungsidentifikator sind die Regeln, die gemäß den Richtlinien zur Konnektivitätskonfiguration festgelegt werden müssen. Siehe Konnektivitätskonfiguration.

Darüber hinaus weisen Sie die Ladestation einem Ladebereich zu. Dies bestimmt die Position der Ladegeräte auf der Karte sowohl für Sie in EV Charge als auch für die Endbenutzer in der EV Charge - Mobile App.

Durch Klicken auf Speichern erstellt EV Charge eine Vorlage der Ladestation (die Ihre Ladestation darstellt).

Detailseite der Station

Unter Stationen können Sie die vollständigen Details einer Ladestation einsehen, indem Sie auf Details klicken. Es enthält Folgendes:

• Bereich
• Seriennummer
• Modell
• Anbieter
• Firmware-Version
• Modem ICCID
• Modem IMSI
• WebSocket

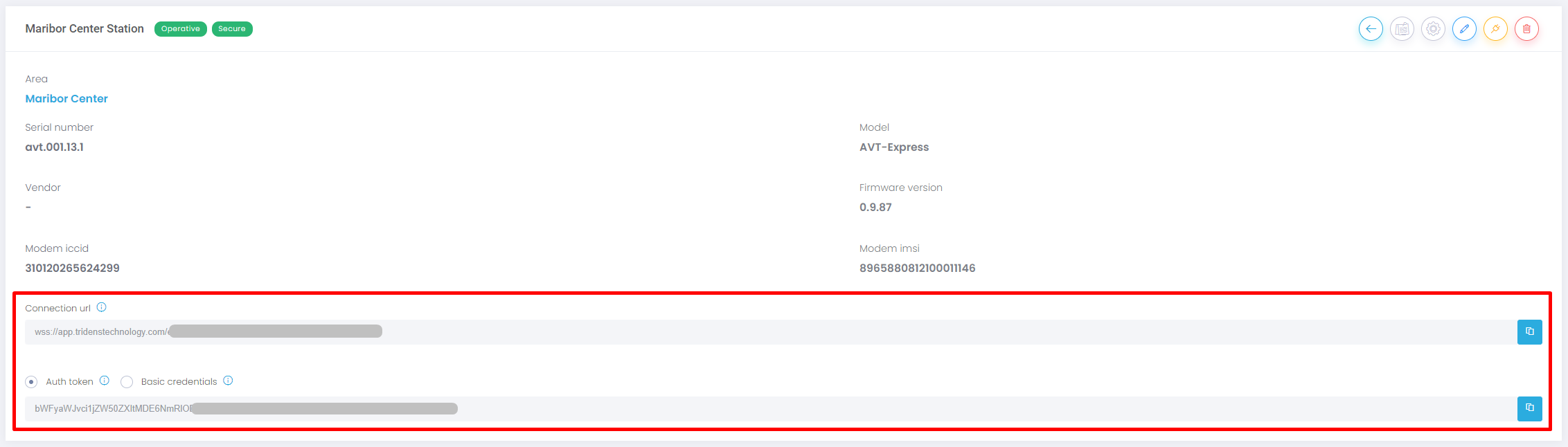

Die Verbindungslinks werden automatisch von EV Charge bereitgestellt. Die WebSocket-URL-Links verbinden Ihre Ladestation mit EV Charge. Sie enthält einen eindeutigen Identifikator, der von EV Charge für Ihre Ladestation zugewiesen wurde.

Verbindung zu EV Charge

Um Ihre Ladestation mit dem zentralen System von Tridens EV Charge zu verbinden, siehe Konnektivitätskonfiguration.

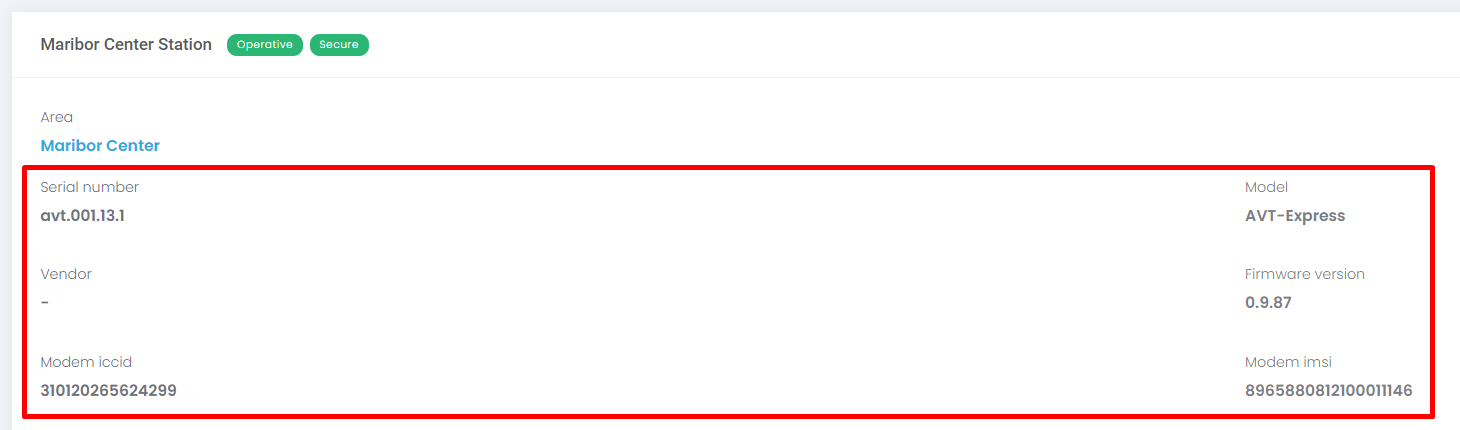

Nach einer erfolgreichen Verbindung werden die Informationen aus der Handshake-Anfrage in EV Charge populiert. Diese können Folgendes umfassen:

• Seriennummer
• Modell
• Anbieter
• Firmware-Version

Die Ladestation wird dann in EV Charge verbunden/betriebsbereit.

Trennen von EV Charge

Unter Detailseite der Station, um die Ladestation von EV Charge zu trennen, klicken Sie auf Disconnect.

Konfiguration

Unter Detailseite der Station können spezifische Live-Konfigurationsparameter/-variablen mit ihren Werten von Ihren Ladestationen abgerufen werden. Um dies zu erreichen, klicken Sie zuerst auf Konfiguration. Klicken Sie dann bei jeder Konfiguration auf Read from station. Darüber hinaus können Sie die spezifischen Live-Konfigurationswerte ändern und zurückschieben.

Station aktualisieren

Unter Stationen klicken Sie zunächst auf Details, um die Details der Ladestation anzuzeigen. Um die Station zu aktualisieren, klicken Sie auf Aktualisieren.

Station löschen

Unter Stationen klicken Sie auf Löschen, um eine Ladestation zu löschen.

Ladegerät

Die in EV Charge erstellte Ladestation stellt die Netzwerkomponente dar. Sobald die Ladestation erstellt ist, kann eine Darstellung Ihres physischen Ladegeräts und Anschlusses erstellt werden. Um ein Ladegerät in EV Charge zu erstellen, siehe Ladegerät erstellen.

Ladegerät erstellen

Unter Detailseite der Station klicken Sie auf Neues Ladegerät erstellen, um ein neues Ladegerät zu erstellen.

Geben Sie einen Namen und einen Code für das Ladegerät an. Der Name des Ladegeräts wird den Endbenutzern in der EV Charge - Mobile App angezeigt. Der Code wird automatisch ausgefüllt; er kann jedoch geändert werden, solange er für jedes Ladegerät einzigartig ist.

Der Code des Ladegeräts ist entscheidend in EV Charge. Über den Code können Sie einen QR-Code für das Ladegerät generieren. Dadurch können Endbenutzer eine Ladesitzung in der EV Charge - Mobile App mit dem QR-Code starten. Für weitere Informationen siehe Scanning a QR code.

Sobald der QR-Code für das Ladegerät generiert wurde, kann er ausgedruckt und auf Ihrem physischen Ladegerät angebracht werden, damit Endbenutzer ihn scannen können, um eine Ladesitzung zu starten.

Für einen Ladegerät mit zwei oder mehr Anschlüssen, die gleichzeitig verwendet werden können, muss beim Generieren eines QR-Codes der Anschlusscode als Teil des Textes, der in einen QR-Code umgewandelt wird, im Code des Ladegeräts enthalten sein.

Die Physische Adresse repräsentiert die MAC-Adresse des Ladegeräts.

Reservable gibt an, ob das Ladegerät Reservierungen zulässt. Für weitere Informationen siehe Reservierungen. Verwenden Sie den Reservable-Schalter, um zu aktivieren/deaktivieren.

Roaming gibt an, ob das Ladegerät für Roaming verfügbar ist. Für weitere Informationen siehe Roaming. Verwenden Sie den Roaming-Schalter, um zu aktivieren/deaktivieren.

Der Stromtyp repräsentiert die Stromflusskonfiguration des Ladegeräts.

Das Ladeprofil begrenzt die Leistungsausgabe des Ladegeräts basierend auf einem festen Zeitplan. Zum Beispiel gibt das Ladegerät nachts maximal 20 kW Leistung ab. Tagsüber wird die Ausgabe auf 10 kW Leistung gesenkt. Für weitere Informationen siehe Ladeprofile.

Das benutzerdefinierte Feld ist ein Schlüssel-Wert-Paar, das es Ihnen ermöglicht, zusätzliche Informationen für den Ladegerät hinzuzufügen.

Das benutzerdefinierte Feld kann auch verwendet werden, um Ihre Ladeinfrastruktur zu kategorisieren und zu parametrisieren.

Zum Beispiel, nehmen wir an, das Schlüssel-Wert-Paar für eine Standortkategorie:

Durch die Zuordnung dieser Parameter zum Ladegerät als benutzerdefinierte Felder können in Monetization bei der Festlegung der Preise, die Endbenutzer zahlen würden, die Parameter verwendet werden, um den Preis zu beeinflussen. Zum Beispiel können Ladegeräte in der Stadt teurer sein als solche im Vorort.

Anschluss erstellen

Unter Ladegerät erstellen klicken Sie auf Neu erstellen, um einen Anschluss zu erstellen. Geben Sie einen Namen und einen Code an.

Die Anschlussarten sind standardisierte Typen, die Ihren Endbenutzern in der EV Charge - Mobile App mitteilen, ob der Anschluss mit ihrem Fahrzeug kompatibel ist oder nicht.

Das Spannungslimit stellt das maximale elektrische Spannungslimit des Anschlusses (Volt) dar.

Das Stromstärke- und Leistungslimit beschreibt die maximale Fähigkeit des Anschlusses. Sie werden ausschließlich verwendet, wenn EV Charge [dynamisches Lastmanagement](.. /areas#dynamic-load-balancing-example) (ob auf aktuellen oder leistungsbasierten dynamischen Lastenausgleich).

Unabhängig von der Konfiguration des Ladebereichs für die Bereichsausgangsgrenze wird die Konfiguration der Amperage- und Wattagegrenze verhindern, dass der Anschluss den angegebenen Wert überschreitet.

Zum Beispiel wird für einen 22kW-Anschluss die Wattagegrenze auf 22.000 konfiguriert.

Darüber hinaus können Endbenutzer in der EV Charge - Mobile App nach einem Anschluss filtern, basierend auf der minimalen Leistung, die ein Anschluss bereitstellen kann. Die Filteroption basiert auf der konfigurierten Wattagegrenze für den Anschluss.

Der Leistungsfaktor stellt das Verhältnis zwischen Strom und Spannung dar und muss zwischen 0 und 1 liegen.

Ein Anschluss kann ein Benutzerdefiniertes Feld haben, das für die Parametrisierung und Kategorisierung verwendet werden kann. Zum Beispiel, wenn Sie einen Ladegerät mit zwei Anschlüssen haben, wobei einer schneller lädt. Der Preis für den Anschluss mit einer schnelleren Ladegeschwindigkeit kann höher sein.

Durch Klicken auf Speichern wird der Ladegerät am Ende der Detailseite der Station hinzugefügt. Außerdem wird der Ladegerät in der Kartenansicht in EV Charge sichtbar sein. Darüber hinaus werden der Ladegerät und die Anschluss(e) auch für Endbenutzer in der EV Charge - Mobile App sichtbar sein.

Ladegerät aktualisieren

Unter Detailseite der Station klicken Sie auf Aktualisieren, um ein Ladegerät zu aktualisieren.

Ladegerät löschen

Unter Detailseite der Station klicken Sie auf Löschen, um ein Ladegerät zu löschen. ## Kartenansicht

Unter der Kartenansicht werden alle Ladegeräte auf einer Karte basierend auf dem Standort des Ladebereichs angezeigt. Durch die Auswahl eines bestimmten Charger auf der Karte wird die Entfernung zum Ladegerät angezeigt. Außerdem werden der Name des Ladegeräts, der Standort und der Ladezustand angezeigt. Darüber hinaus werden die Anschlüsse des Ladegeräts angezeigt, einschließlich ihres Status.

Konnektivitätskonfiguration

Der Abschnitt zur Konnektivität der Ladestation spezifiziert das Protokoll und die Regeln für die Kommunikation zwischen der Ladestation und dem zentralen System. Kommunikationsprotokoll, Verbindungsrichtlinie und Verbindungskennung sind die Regeln, die ordnungsgemäß festgelegt werden müssen.

Da die Station die Seite ist, die die Verbindung zum zentralen System von Tridens EV Charge initiiert, zeigt das Dashboard von Tridens EV Charge die zugewiesene Verbindungs-URL basierend auf den zugewiesenen Verbindungseinstellungen an. Die Richtlinien zur Verbindungsconfiguration sind in den Untertiteln beschrieben.

Das Ladegerät muss mit der zugewiesenen URL des zentralen Systems konfiguriert werden. Wie dies erfolgt, variiert je nach Implementierung des Ladegeräts, da diese möglicherweise eine Webschnittstelle, eine mobile Geräteschnittstelle oder eine Konfiguration auf dem Bildschirm bereitstellen.

Abbildung: Die zugewiesenen Verbindungseinstellungen des zentralen Systems von Tridens EV Charge für die Ladestation

Kommunikationsprotokoll

Das Kommunikationsprotokoll, das OCPP 1.6 oder 2.0.1 sein kann, spezifiziert das Protokoll, das Ihre Ladestation zur Kommunikation verwendet.

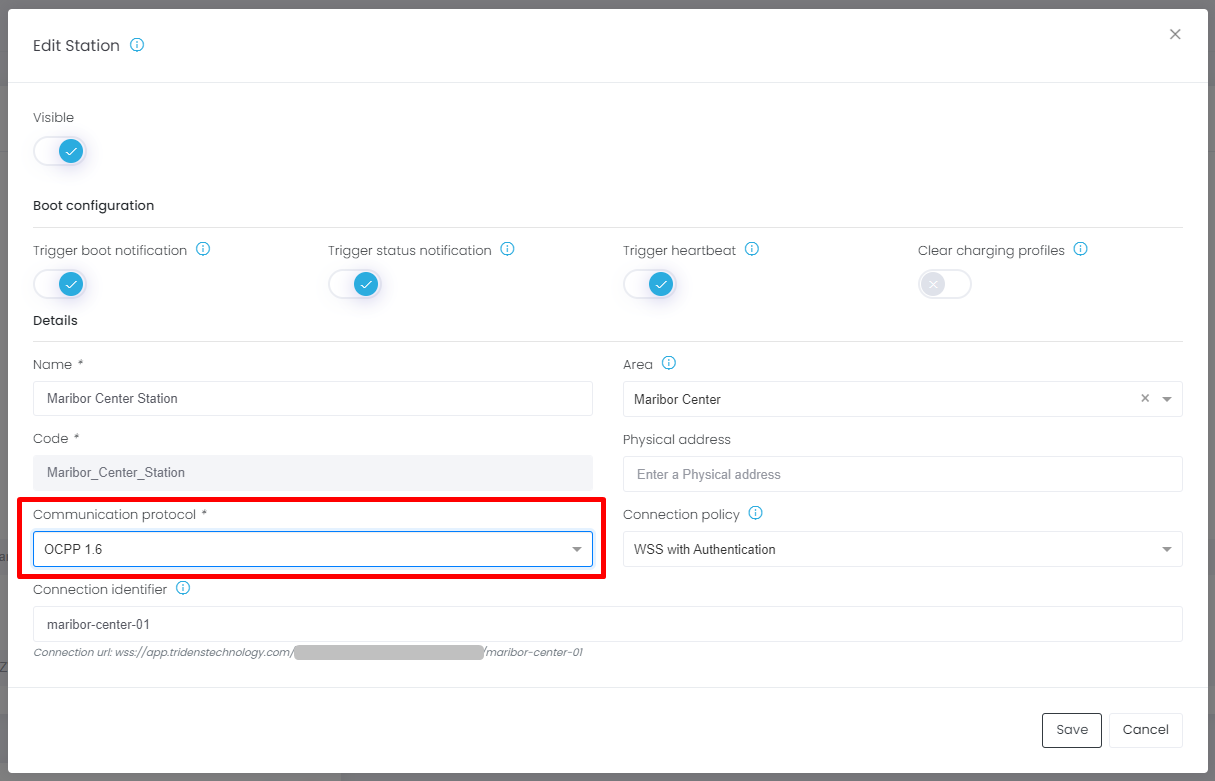

Abbildung: Auswahl des Kommunikationsprotokolls für die Ladestation im Dashboard des zentralen Systems von Tridens EV Charge

Verbindungsbezeichner

Ein eindeutiger Verbindungsbezeichner muss für die Ladestation bei Tridens EV Charge zugewiesen werden, damit das Gerät bei der Kommunikation mit dem zentralen System identifiziert werden kann.

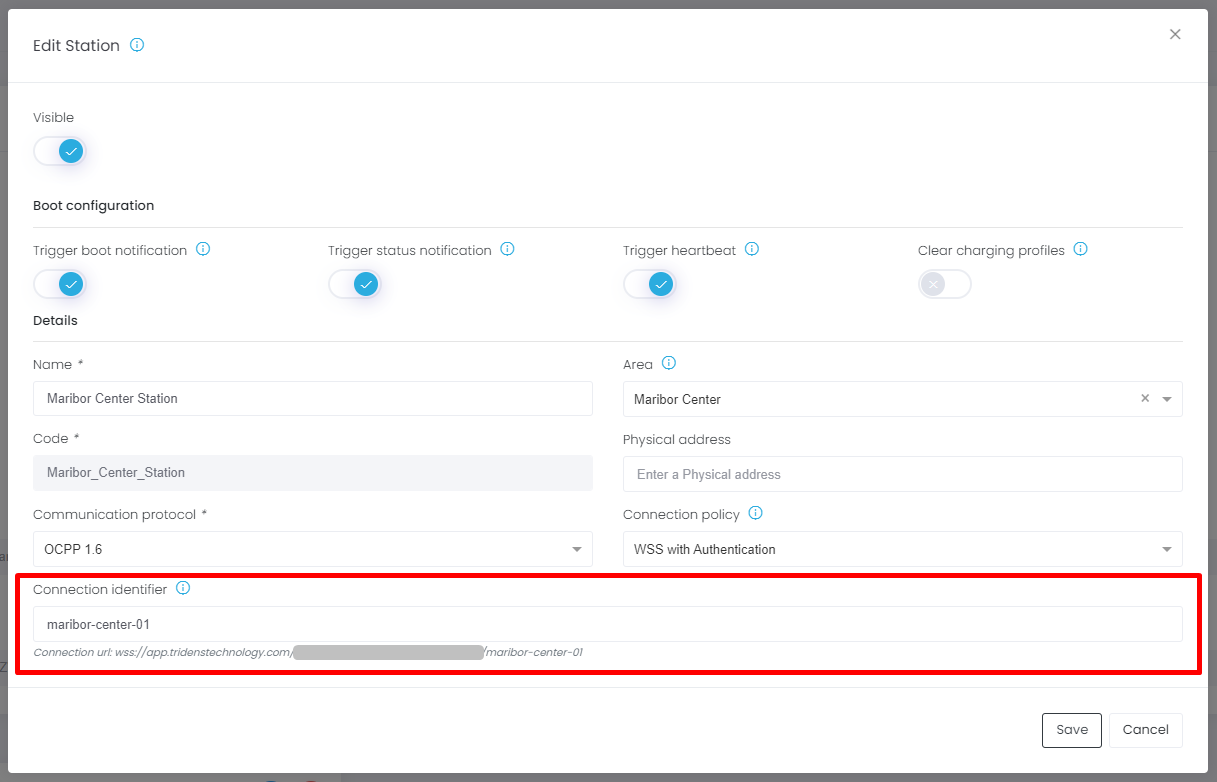

Abbildung: Verbindungsidentifikator der Ladestation, wie im zentralen System von Tridens EV Charge zugewiesen

Verbindungspolitik

Verbindungsrichtlinien als Sicherheitsprofile für das ausgewählte Kommunikationsprotokoll zwischen dem Ladegerät und dem zentralen System von Tridens EV Charge.

Optionen für Verbindungsrichtlinien:

1. WSS: Verschlüsselte WebSocket-Kommunikation.

2. WSS mit Authentifizierung: Verschlüsselte WebSocket-Kommunikation, die Authentifizierungsdaten erfordert, durch die der Lader auf die Zugriffsrechte überprüft wird.

3. Deaktiviert: Verbindung und Kommunikation nicht erlaubt.

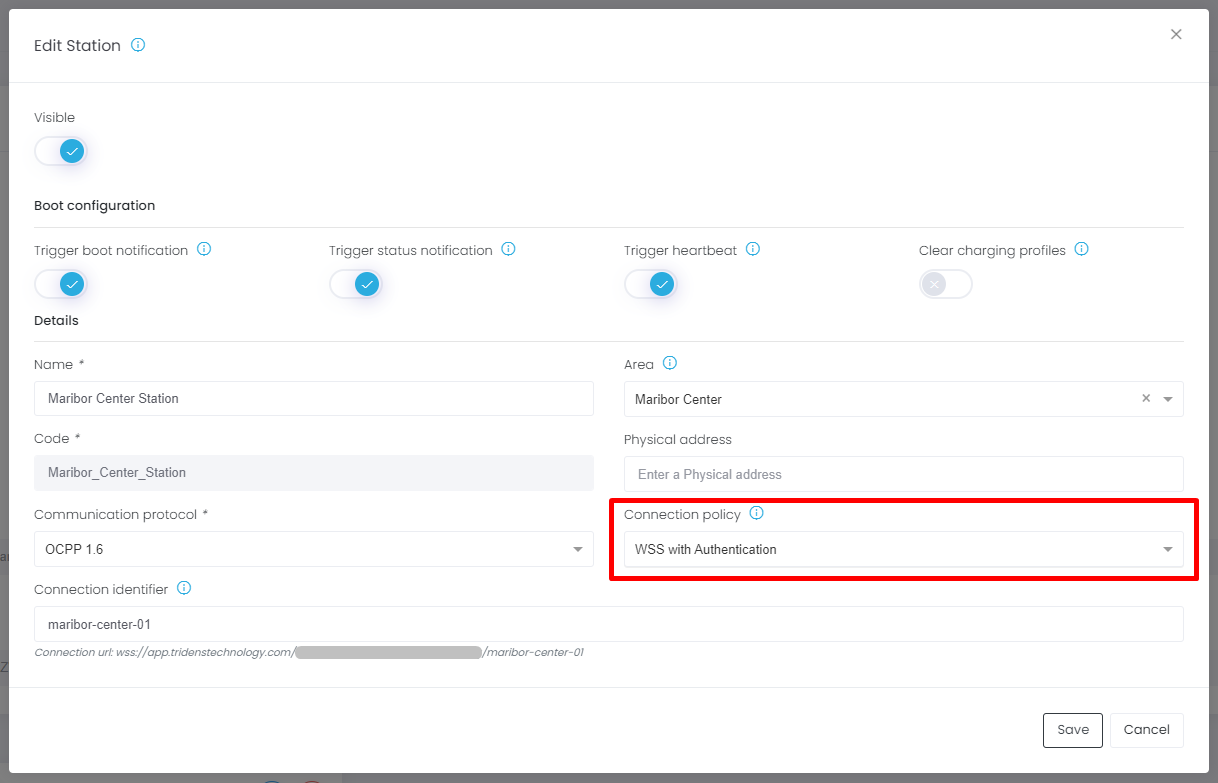

Abbildung: Auswahl der Verbindungsrichtlinie für die Ladestation im Dashboard von Tridens EV Charge

Verbindungsbeispiel

Gegeben ist der WebSocket-URL-Link:

wss://app.tridenstechnology.com/ev-charge/gw-comm/your-charging-company/station-01

Aufschlüsselung des Links:

wss   # Kommunikationsprotokoll.

app.tridenstechnology.com   # Tridens-Serveradresse.

/ev-charge/gw-comm/your-charging-company   # Zugewiesener Dienstpfad.

station-01   # Der eindeutige Identifikator Ihrer Ladestation.

Der WebSocket-URL-Link (wss://app.tridenstechnology.com/ev-charge/gw-comm/your-charging-company/station-01) sollte in Ihre Ladestation konfiguriert werden. Dann sendet Ihre Station eine Handshake-Anfrage an EV Charge, um eine Verbindung herzustellen; dies erfolgt in folgender Reihenfolge:

1. Ihre Station stellt sich über die Handshake-Anfrage als station-01 vor.
2. EV Charge überprüft, ob der eindeutige Identifikator (station-01) ein gültiger Identifikator einer Ladestation in seinem System ist.
3. Eine erfolgreiche Verbindung wird hergestellt, wenn es sich um einen gültigen Identifikator handelt.

Zusätzliche Hinweise zur Verbindung des WSS-Ladegeräts mit dem zentralen System von Tridens. Es gibt mehrere Möglichkeiten, WSS zu verwenden:

• WSS ohne Authentifizierung.
• WSS mit grundlegender Authentifizierung, die Kombination aus Benutzername/Passwort akzeptiert.
• WSS mit grundlegender Authentifizierung, die Token akzeptiert.

Fehlerbehebung, wenn die Verbindung mit dem zentralen System nicht hergestellt werden kann:

• Stellen Sie sicher, dass das Ladegerät so konfiguriert ist, dass es sich automatisch wieder mit dem zentralen System verbindet, falls aus irgendeinem Grund eine Trennung auftritt.
• Konfiguration des Ladegeräts vor Ort, falls die Einstellungen aus irgendeinem Grund zurückgesetzt werden.
• Netzwerkstabilität des Ladegeräts.

Einstellungen der Ladegerätesitzung

Siehe Sitzungsbewertungseinstellungen.

Boot-Konfiguration

Konfiguration der Aktionen, die ausgeführt werden, sobald die Ladestation mit dem zentralen System von Tridens EV Charge verbunden ist.
Die Boot-Konfigurationseinstellungen werden verwendet, um das Ladegerät mit dem zentralen System zu synchronisieren, sobald die Verbindung hergestellt ist.
Ob diese Einstellungen aktiviert oder deaktiviert werden müssen, hängt von der Implementierung des Ladegeräts ab. Einige Ladegeräte senden diese Nachrichten automatisch, sobald sie sich mit dem zentralen System verbinden, andere tun dies nicht, und für letztere empfehlen wir, das Triggern beim Booten zu aktivieren.

Um auf diesen Abschnitt in EV Charge zuzugreifen, wählen Sie im Menü, klicken Sie auf Stationen. Eine paginierte Liste aller Stationen wird in tabellarischer Form angezeigt. Klicken Sie auf Aktionen für die spezifische Station. Auf der Seite der Station klicken Sie auf Aktualisieren in der oberen rechten Ecke, um die Seite Station bearbeiten zu erreichen.

Die folgenden sind die Boot-Konfigurationseinstellungen:

• Bootbenachrichtigung auslösen: Station anweisen, die Bootbenachrichtigung nach der Herstellung der Verbindung zu senden. Es synchronisiert die Informationen des Ladegeräts im Tridens EV Charge zentralen System, indem es das Ladegerät dazu anregt, die Bootbenachrichtigung zu melden. Die Informationen umfassen Daten zur Seriennummer, Anbieter, Modell, Firmware-Version, Modem-ICCID, Modem-IMSI.

• Statusbenachrichtigung auslösen: Station anregen, um Statusberichte des Ladegeräts/Anschlusses zu senden, damit das System die neuesten Statuswerte nach der Verbindungsherstellung erhält. Es synchronisiert den Status von Ladegerät und Anschlüssen, indem es das Ladegerät anregt, die neuesten Status zu melden.

• Heartbeat auslösen: Heartbeat für die Zeitsynchronisation der Station nach der Verbindungsherstellung mit dem zentralen System auslösen. Es synchronisiert die Uhr des Ladegeräts mit der Uhr des Tridens EV Charge zentralen Systems, nach der Verbindungsherstellung zwischen dem Ladegerät und dem zentralen System.

• Ladeprofile löschen: Löscht alle zuvor festgelegten Ladeprofile mit Einschränkungen an der Station. Alle konfigurierten Profile werden danach angewendet. Watt- / Amperegrenzen am Ladegerät können durch die Konfiguration der Ladeprofile festgelegt werden. Siehe Ladeprofile.

Abbildung: Bootkonfiguration der Ladestation im Tridens EV Charge Dashboard

Live-Konfigurationsparameter

Live-Konfigurationsparameter/-variablen für OCPP können vom Ladepunkt gelesen oder ohne Datenbankpersistenz auf den Ladepunkt gesetzt werden.

Unterstützte standardisierte Variablen umfassen Folgendes:

• Allgemeine Variablen
• Transaktionale Variablen
• Messvariablen

Allgemeine Variablen

Transaktionale Variablen

Messvariablen
