Integration der Ladesitzung

Themen in diesem Dokument:

• Zeitüberschreitung beim Sitzungsstart
• Fahrerautorisierung
• Offline-Sitzungen
• Zählerstandsmeldung
  • Sitzungsbezogene Zählerwerte
    • Intervall der Sitzungszählerwerte
    • Messgrößen der Sitzungszählerwerte
  • Allgemeine Zählerwerte
    • Intervall der allgemeinen Zählerwerte
    • Messgrößen der allgemeinen Zählerwerte
  • Erkennung des Energieablesetyps
  • Validierung des Energieberichts
• Wiederholung des Sitzungsereignisses

Zeitüberschreitung beim Sitzungsstart

Bitte stellen Sie sicher, dass Sie die Zeitüberschreitung für den Sitzungsstart auf der Ladegerätseite konfigurieren. Sie deckt die Zeit ab, die zum Starten der Sitzung zur Verfügung steht, seit der Annahme der Fernstartanforderung oder der Fahrerautorisierung.

Fernsitzungsstart und Autorisierungs-Zeitüberschreitung auf der Ladegerätseite stellen die Zeit seit der Annahme von OCPP (Open charge point protocol) RemoteStartTransaction/Authorization dar, nach der die Sitzung gestartet werden muss. Wenn diese Zeit überschritten wird, sollte das Ladegerät jeden Sitzungsstart ohne die nächste Annahme einer OCPP RemoteStartTransaction- oder Authorization-Operation verhindern.

Um betrügerische Nutzung zu vermeiden, empfehlen wir die Verwendung von Vorbeugungsmaßnahmen durch Konfiguration der Zeitüberschreitungsperiode des Ladegeräts, in der der Start der Sitzung erwartet wird. OCPP 1.6 verfügt über eine ConnectionTimeOut-Einstellung, die wie unten beschrieben verwendet werden kann.

Das Ladegerät verfügt möglicherweise auch über andere Einstellungen, die nicht Teil von OCPP 1.6 sind, um andere präventive Szenarien zu behandeln - um diese zu bewältigen, überprüfen Sie bitte das spezifische Handbuch des Ladegeräts oder konsultieren Sie den Hersteller.

OCPP 1.6 erfordert Unterstützung für die ConnectionTimeOut-Einstellung: Intervall in Sekunden ab Beginn des Status: ‘Preparing’, bis die beginnende Transaktion automatisch abgebrochen wird, weil der EV (Electric vehicle) Fahrer den/die Ladekabelstecker nicht (korrekt) in die entsprechende(n) Buchse(n) gesteckt hat. Der Ladepunkt MUSS in den ursprünglichen Zustand zurückkehren, wahrscheinlich: ‘Available’.

Der Abschnitt zur Sitzungszeitüberschreitung bezieht sich auf die ready-session-expiration-Einstellungen des zentralen Systems, da es inaktive Sitzungen basierend auf den Ablauf-Einstellungen und der Leerlauf-Job-Konfiguration schließt. Stellen Sie sicher, dass Sie die konsistente Zeit für den Ablauf der bereitstehenden Sitzung auf dem zentralen System verwenden, damit es mit dem Ladegerät abgestimmt funktioniert.

Fahrerautorisierung

Da die Fahrer/Kunden, die beabsichtigen, das Fahrzeug zu laden, die Zahlungsarten Prepaid, Postpaid oder Pay-Now verwenden können, muss jede Sitzungsladung zuerst vom zentralen System von Tridens EV Charge autorisiert werden, um die ausreichende Deckung des Fahrers für den Beginn der Ladesitzung zu überprüfen. Daher müssen die lokalen und Offline-Autorisierungslisten und Caches des Ladegeräts deaktiviert werden, um alle Autorisierungen an das zentrale System weiterzuleiten.

Unten ist die Liste der standardisierten Autorisierungseinstellungen von OCPP 1.6 und OCPP 2.0.1. Beachten Sie, dass die Ladegeräte ihre eigene angepasste Liste von Konfigurationseinstellungen außerhalb des standardisierten Umfangs haben können. Als CPO (Charge point operator) überprüfen Sie bitte die ladegerätspezifische Implementierung auf zusätzliche Einstellungen, die verwaltet werden müssen.

Tabelle 1: Liste der zu verwaltenden Autorisierungseinstellungen in OCPP 1.6 und 2.0.1.

Offline-Sitzungen

Deaktivieren Sie das Ladegerät, Ladesitzungen ohne Erlaubnis des zentralen Systems zu starten, da dies zu öffentlichen Sitzungen ohne Kunden führen würde.

Stellen Sie sicher, dass die Einstellungen LocalAuthorizeOffline und AllowOfflineTxForUnknownId von OCPP 1.6 auf der Ladegerätseite deaktiviert sind.

Der CPO muss die ladegerätspezifische Implementierung und Konfiguration überprüfen, da andere Einstellungen außerhalb des standardisierten Umfangs gelten können.

Zählerstandsmeldung

Konfigurieren Sie das Berichtsintervall für Sitzungszählerwerte auf dem Ladegerät, damit der Fortschritt der Sitzung angezeigt wird. Wir empfehlen ein Intervall von 15 Sekunden. Sie können dies normalerweise auf dem eigenen Dashboard des Ladegeräts oder über das EV Charge-Dashboard konfigurieren, das dies per OCPP tun kann.

Um auf diesen Bereich in EV Charge zuzugreifen, klicken Sie im Menü auf Stationen. Eine paginierte Liste aller Stationen wird in tabellarischer Form angezeigt. Klicken Sie auf Aktionen für die spezifische Station. Klicken Sie auf der Seite der Station oben rechts auf Konfiguration, um auf die Seite Konfiguration zuzugreifen, und wählen Sie dann den Reiter Zähler, um das Abtastintervall zu regulieren. Alternativ kann auch der Reiter Benutzerdefiniert dafür verwendet werden.

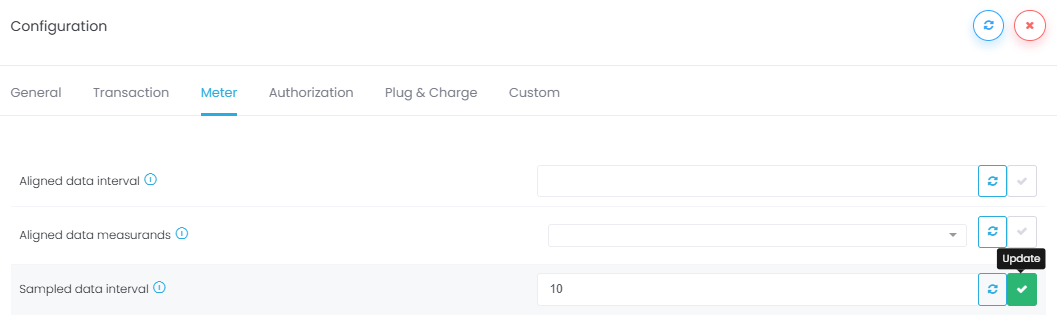

Abbildung 1: Beispiel für das Einstellen des Intervalls im Konfigurationsformular der Station auf dem Tridens EV Charge Dashboard.

Um die Wirkleistungsmessung in der mobilen App anzuzeigen, muss der CPO das Ladegerät so konfigurieren, dass es bestimmte Messwerte im Rahmen der Ladesitzung sendet (normalerweise mindestens kW für Leistung und kWh für Energie). Auch dies ist normalerweise über das Dashboard des Ladegeräts oder das EV Charge-Dashboard machbar, wo die Einstellung MeterValuesSampledData von OCPP verwendet werden kann.

Um zu diesem Bereich in EV Charge zu navigieren, gehen Sie zum Menü und wählen Sie Stationen. Sie sehen eine paginierte Liste aller Stationen in tabellarischer Form. Klicken Sie auf Aktionen für die spezifische Station. Greifen Sie auf der Seite der Station oben rechts auf die Konfigurationsseite zu und wählen Sie dann den Reiter Zähler, um die Abtastmessgrößen zu regulieren. Alternativ kann auch der Reiter Benutzerdefiniert oben rechts verwendet werden.

Abbildung 2: Beispiel für das Einstellen von Messgrößen im Konfigurationsformular der Station auf dem Tridens EV Charge Dashboard.

Wichtige Messgrößen, die zu bewältigen sind:

Tabelle 2: Liste der Messgrößeneinstellungen in OCPP 1.6 und 2.0.1.

Sitzungsbezogene Zählerwerte

Zählerwerte, die sich auf die spezifische Ladesitzung beziehen und damit verbundene Messgrößen darstellen.

Intervall der Sitzungszählerwerte

Intervall in Sekunden, in dem das Ladegerät während der Ladesitzung die Zählerwertberichte an das zentrale System sendet. Das empfohlene Intervall beträgt 10-15 Sekunden.

Bezieht sich auf MeterValueSampleInterval von OCPP 1.6 und SampledDataTxUpdatedInterval von OCPP 2.0.1.

Messgrößen der Sitzungszählerwerte

Messgrößen, die das Ladegerät im ‚Intervall der Sitzungszählerwerte‘ sendet. Empfohlen: Leistung, Energie, Ladezustand, Spannung, Strom.

Bezieht sich auf MeterValuesSampledData von OCPP 1.6 und SampledDataTxUpdatedMeasurands von OCPP 2.0.1.

Allgemeine Zählerwerte

Allgemeine Zählerwerte werden unabhängig von der Sitzung gemeldet und können in Szenarien von Sitzungen erforderlich sein, die durch das endgültige Parken beendet werden.

Intervall der allgemeinen Zählerwerte

Intervall in Sekunden, in dem das Ladegerät während der Ladesitzung regelmäßige Zählerwertberichte an das zentrale System sendet.

Bezieht sich auf ClockAlignedDataInterval von OCPP 1.6 und AlignedDataInterval von OCPP 2.0.1.

Messgrößen der allgemeinen Zählerwerte

Messgrößen, die das Ladegerät im ‚Intervall der allgemeinen Zählerwerte‘ sendet. Empfohlen: angebotene Leistung.

Bezieht sich auf MeterValuesAlignedData von OCPP 1.6 und AlignedDataMeasurands von OCPP 2.0.1.

Erkennung des Energieablesetyps

Absolut: Energiezählerstand, der den Verbrauch aller Sitzungen an einem Anschluss akkumuliert.

Relativ: Energiezählerstand, der für jede Sitzung bei 0 beginnt.

Das zentrale System von Tridens EV Charge nutzt die folgende Energieverbrauchserkennung für eine Sitzung, da es verschiedene Varianten von Berichtstypen durch Ladegeräte gibt:

• Ladegeräte, die absolute Energiezählerwerte bei Sitzungsstart, zwischendurch und Stopp melden. Energie aller Sitzungen am Ladegerät bisher.

• Ladegeräte, die sitzungsrelative Energiezählerwerte bei Sitzungsstart, zwischendurch und Stopp melden. Energie der spezifischen Sitzung.

• Ladegeräte, die einen absoluten Energiezählerwert bei Start und Stopp der Sitzung melden, aber in der Zwischenzeit relative Sitzungsenergieberichte (basierend auf Null) senden.

Validierung des Energieberichts

Das zentrale System von Tridens EV Charge nutzt die Validierung des Energieverbrauchs der Ladesitzung für die persistierte Ladesitzung beim Empfang der Berichte vom Ladegerät. Die Leistungskapazität des Anschlusses wird zusammen mit der Zeit des Energiezählerstands verifiziert. Dieser Mechanismus dient dazu, ein Problem zu überwinden, wenn die Ladegeräte den veralteten oder übermäßigen Energiezählerverbrauch melden.

Die Validierung erfolgt in zwei Schritten, wobei beide bestanden werden müssen:

• Der Zeitstempel des gemeldeten Energiezählerstands für die persistierte Sitzung wird gegen den neuesten gültigen Zählerstand der persistierten Sitzung verifiziert. Er gilt als gültig, wenn der Zeitstempel des Energiezählerstands nicht älter ist als der Zeitstempel des vorherigen Zählerstands.

• Die gemeldete Energie (Wh/kWh) wird gegen die Kapazität des Anschlusses verifiziert. Sie gilt als gültig, wenn die über die Zeit verbrauchte Energie für die Leistungskapazität des Anschlusses in der Zeitdifferenz zum vorherigen gültigen Zeitstempel des Energiezählerberichts der persistierten Sitzung möglich ist.

Wenn der Anschluss eine niedrigere Leistungskapazität konfiguriert hat, wird die gemeldete Energiedifferenz zu groß für die konfigurierte Kapazität sein, und somit werden Energiezählerberichte verworfen und der Energieverbrauch wird nicht in den Sitzungen von Tridens EV Charge persistiert.

Die folgenden Szenarien basieren auf dem Ladeanschluss, der zu einem Energiefluss von 30 kW fähig ist.

Szenario 1

Szenario 2

Szenario 3

Szenario 4

Szenario 5

Szenario 6

Szenario 7

Szenario 8

Szenario 9

Wiederholung des Sitzungsereignisses

Versuchen Sie im Fehlerfall erneut, das Ereignis zu senden. Der vorgeschlagene Wert ist 3.

Bezieht sich auf TransactionMessageRetryInterval von OCPP 1.6.
